零基础学习基本照明电路维修，简单易懂
中国照明灯具：照明电路在使用时免不了会出故障而导致用户不能用电，这给生活带来许多不便。所以，了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。这也可以培养我们运用所学知识解决实际问题的能力。
一、照明电路常见故障及排除方法
断路
相线、零线均可能出现断路，断路故障发生后，负载将不能正常工作。三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会出现一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线线路负载侧将出现对地电压。
产生断路的原因：主要是熔丝熔断、线头松脱、断线、开关没有接通、铝线接头腐蚀等

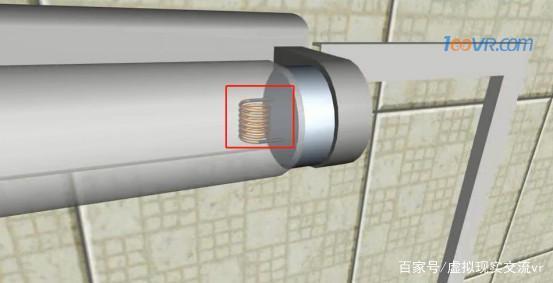

图为100唯尔教育电路断路故障
断路故障的检查：如果一个灯泡不亮而其他灯泡都亮，应首先检查是否灯丝烧断。灯丝如若未断，则应检查开关和灯头是否接触不良、有无断线等。为了尽快查出故障点，可用验电器测灯座（灯头）的两级是否有电，若两级都不亮则说明相线断路，若两级都亮，说明中性线（零线）断路。若一级亮一级不亮说明灯丝未接通。对于日光灯来说，应对启辉器进行检查。如果几盏灯都不亮，应首先检查总保险是否熔断或总闸是否接通，也可以按上述方法及验电器判断故障。
短路
短路故障表现为熔断熔丝爆断，短路点有明显烧痕、绝缘碳化，严重的会使导线绝缘层烧焦甚至引起火灾。
图为100唯尔教育电路短路故障
造成短路的原因一是用电器具接线不好，以致接头碰在一起。二是灯座或开关进水，螺口灯头内部松动或灯座灯芯歪斜碰到螺口，造成内部短路。三是导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。
短路故障的检查：发现短路打火或熔丝熔断时应先查出短路的原因，找出短路故障点，处理后更换保险丝，恢复送电。
漏电
漏电不但造成电力浪费，还可能造成人身触电伤亡事故。
产生漏电的原因：相线绝缘损坏而接地、用电设备内部绝缘损坏外壳带电
图为100唯尔教育电路漏电故障
漏电故障的检查：漏电保护装置一般采用漏电保护器。当漏电电流超过整定电流值时，漏电保护器动作切段电路。若发现漏电保护器动作，则应查出漏电接地点并进行绝缘处理后再通电。照明线路的接地点多发生在穿墙部位和靠近墙壁或天花板等部位。查找接地点时，应先注意查找这些部位。
判断是否漏电，在被检查建筑物的总开关上接一只电流表，接通全部电灯开关，取下所有灯泡，进行仔细观察。若电流表指针摇动，则说明漏电。指针偏转的多少，取决于电流表的灵敏度和漏电电流的大小。若偏转多则说明漏电电流大，确定漏电后可按下一步继续进行检查。
判断漏电类型，是火线与零线间的漏电，还是相线与大地间的漏电，或者两者兼有。以接入电流表检查为例，切断零线，观察电流的变化，电流表指示不变，是相线与大地间的漏电。电流表为0，是相线与零线间的漏电。电流表指示变小但不为0，则表面相线与零线、相线与大地间均有漏电。
确定漏电范围，取下分路熔断器或拉下开关刀闸，电流表若不变化，则表示是总线漏电。电流表为0，则表明是分路漏电。电流表指示变小但不为0，则表示总线与分路都有漏电。
找出漏电点，确定漏电的分路或线段后，依次拉断该线路灯具的开关，当拉断某一开关，电流表指针回零，则是这一支线漏电。若变小则除该分支漏电还有其他地方漏电。若所有灯具开关都拉断后，电流表指针仍不变，则说明是该段干线漏电。
照明设备常见的故障及排除方法
白炽灯
灯泡不亮。故障产生原因是灯泡钨丝烧断，建议更换灯泡。
灯泡强烈发光后瞬间烧毁。故障产生原因是灯丝局部短路，俗称搭丝。建议更换灯泡。
开关合上后熔断器熔丝烧断。故障产生原因是用电器发生短路。建议检查用电器并修复。
图为100唯尔教育白炽灯故障
插座
插头插上后不通电或接触不良。故障产生原因是插座引线与插座压线导线螺丝松开，引起接触不良。建议重新连接插座电源线，并旋紧螺丝。
插座烧坏。故障产生原因是插座局部漏电引起短路。建议更换插座。
插座短路。故障产生原因是导线接头有毛刺，在插座内松脱引起短路。建议重新连接导线与插座，在接线时要注意将接线毛刺清除。
图为100唯尔教育插座故障
开关
开关操作后电路不通。故障产生原因是接线螺丝松脱，导线与开关导体不能接触。建议打开开关，紧固接线螺丝。
接触不亮。故障产生原因是开关触头上有污物。建议断电后，清除污物。
漏电。故障产生原因是开关防护盖损坏或开关内部接线头外露。建议重新配全开关盖，并接好开关电源连接线。
图为100唯尔教育开关故障
以上，就是100唯尔教育关于照明电路、设备的部分内容。
